Ja, en industriell fläkt kommer att kyla ett rum, och det kommer vanligtvis att göra det med en bråkdel av den elektricitet en luftkonditionering behöver. Det som förändras är inte lufttemperaturen utan den hastighet med vilken värme lämnar mänsklig hud. I en verkstad på 6 m x 5 m x 3,5 m håller en 750 mm axialfläkt som rör sig ungefär 18 000 m3/h människor som arbetar bekvämt vid en väggtermometeravläsning på 30 grader Celsius, en temperatur där stillastående luft känns tryckande inom några minuter.
Gränsen är värd att ange tydligt före allt annat: fläktar flyttar värme, de förstör den inte. Om rummet är förseglat och fläkten är den enda maskinen som kör inuti det, tillför motorns egna förluster värme till luften. Även då, mätt på personen, ger en fläkt av rätt storlek fortfarande en känsla av komfortökning på cirka 3 till 5 grader Celsius. Därför kyls verkstäder, packhallar, lastkajer, svetsbås och lagergångar först av luftrörelser och sedan genom kylning.
Tre siffror avgör om svaret för ditt rum är ja eller nej: lufthastigheten som faktiskt når människor, antalet luftbyten per timme och den relativa luftfuktigheten. Tryck den första över 1 m/s och den andra över 10 ACH, och i de flesta torra eller tempererade klimat kommer en industrifläkt att bära hela kylbelastningen på egen hand.
Komfortkyla från en fläkt är byggd på två fysiska vägar som arbetar samtidigt. Den första är konvektion. I stillastående luft ligger den konvektiva värmeöverföringskoefficienten på mänsklig hud runt 3 till 4 W/m2K. Höj lufthastigheten till 2 m/s och den stiger till ungefär 8 till 12 W/m2K. Över en kroppsyta på cirka 1,8 m2 motsvarar den skillnaden flera hundra watt extra värme som lämnar kroppen varje timme.
Den andra vägen är avdunstning. Svett som avdunstar tar bort cirka 2 400 kJ per liter. Still luft fångar ett mättat mikrolager av fukt mot huden, så svetten sitter där och gör ingenting. Rörlig luft ersätter det lagret kontinuerligt, och kroppen förlorar värme genom en väg som inte har något med lufttemperaturen att göra alls.
ASHRAE Standard 55 behandlar förhöjd lufthastighet som en legitim komfortstrategi. Med passagerarkontrollerad luftrörelse kan den acceptabla komforttemperaturen i ett utrymme höjas med ungefär 2,5 till 3 grader Celsius vid cirka 1,2 m/s lufthastighet och mer vid högre hastigheter. Rent praktiskt innebär detta att ett fabriksgolv som annars skulle behöva mekanisk kylning vid 28 grader Celsius kan förbli produktivt vid 31 grader Celsius när luften rör sig ordentligt.
Motor, blad, lufthastighet, komfort. Kedjan är bara så stark som dess svagaste punkt. En högeffektiv motor som driver ett svagt lutande blad producerar ljud utan kast. Ett väldesignat blad som drivs av en motor som tappar hastighet under belastning ger bekväma första fem minuter och en besvikelse nästa fem timmar. När köpare frågar varför en 750 mm fläkt överträffar en annan med samma effekt på namnskylten, är denna kedja normalt svaret.
Varje watt el som en fläkt förbrukar blir så småningom värme inne i byggnaden. En 1,1 kW industrifläkt är därför också en 1,1 kW värmare, ungefär 3 750 BTU/h. I ett förseglat rum utan avgasväg ackumuleras den energin och lufttemperaturen kan stiga med 0,5 till 1,5 grader Celsius under de första två timmarnas drift även när de åkande känner sig svalare.
I samma ögonblick som fläkten används för att blåsa ut luft, vänder bilden. Varm luft lämnar rummet, utomhus- eller korridorluft ersätter den och den faktiska temperaturen sjunker. Ett balanserat tillförsel- och uttagsarrangemang stabiliserar fallet istället för att låta det driva. Det är därför samma fläkt kan vara en komfortenhet i en installation och en äkta temperaturkontrollenhet i en annan.
| Driftläge | Effekt på lufttemperaturen | Där det fungerar bäst |
|---|---|---|
| Endast återcirkulation, stängt rum | Stiger 0,5-1,5 °C efter två timmar från motor- och passagerarvärme | Stora öppna volymer med torr luft, människor placerade inuti luftstrålen |
| Avgas eller extrakt | Faller 2-6 °C när luftflödet överstiger 10 luftbyten per timme | Kök, svetsrum, pressbutiker, lokaler med varma maskiner |
| Balanserat tillförsel och uttag | Faller och håller sedan stadigt på en förutsägbar nivå | Produktionshallar, rena monteringsytor, varma gångar |
| Evaporativ kylning | Faller 5-12 °C där den relativa luftfuktigheten håller sig under 50 procent | Torra klimat, öppna verkstäder, semi-utomhus produktionsytor |
Läs tabellen utifrån personen som står i luftflödet, inte sensorn på väggen. En termometer rapporterar vad rummet innehåller. En människokropp rapporterar vad den upplever. Båda läsningarna är korrekta och båda beskriver olika saker.
Storleksberäkningen är kort nog att göra på papper. I metriska enheter är det erforderliga luftflödet i m3/h lika med rumsvolymen i m3 multiplicerat med målluftförändringarna per timme. I imperialistiska enheter är erforderlig CFM lika med rumsvolymen i kubikfot multiplicerat med luftväxlingar, dividerat med 60.
Ta en hall på 10 m x 8 m x 4 m. Volymen är 320 m3. Vid 10 luftbyten per timme måste fläkten röra sig 3 200 m3/h, vid 20 ACH måste den röra sig 6 400 m3/h och vid 30 ACH måste den röra sig 9 600 m3/h. För ett upptaget produktionsområde med lätt aktivitet är 15 till 25 ACH det vanliga bandet. Förvaring utan personer inne tål mycket mindre.
| Rumsstorlek (L x B x H) | Volym | 10 ACH | 20 ACH | 30 ACH |
|---|---|---|---|---|
| 4 x 3 x 2,7 m | 32 m3 | 320 m3/h | 650 m3/h | 970 m3/h |
| 6 x 5 x 3,5 m | 105 m3 | 1 050 m3/h | 2 100 m3/h | 3 150 m3/h |
| 10 x 8 x 4 m | 320 m3 | 3 200 m3/h | 6 400 m3/h | 9 600 m3/h |
| 20 x 15 x 6 m | 1 800 m3 | 18 000 m3/h | 36 000 m3/h | 54 000 m3/h |
| 30 x 20 x 8 m | 4 800 m3 | 48 000 m3/h | 96 000 m3/h | 144 000 m3/h |
Kastavståndet spelar lika stor roll som volymen. En bra 750 mm axiell golvfläkt driver en koherent luftstråle ungefär 15 till 25 m innan hastigheten faller under 0,5 m/s. Bortom det avståndet rör sig luften fortfarande, men det känns inte längre som att kyla. Om den bortre änden av en 40 m hall behöver komfort, slår två fläktar som arbetar i samma riktning en större fläkt riktad mot den bortre väggen.
Fläktklasser är inte utbytbara, och oöverensstämmelsen visar sig vanligtvis som antingen slöseri med pengar eller slöseri med luft. En höghastighetsgolvfläkt riktad mot ett lågt lagertak rör helt enkelt ner varm luft på människorna nedanför. En tyst takenhet i en svetsbrunn drar inte ut någonting.
| Fan klass | Typiskt luftflöde | Kasta | Ljud på 3 m | Bästa rummet |
|---|---|---|---|---|
| Axial golv- eller pelarfläkt | 10 000-25 000 m3/h | 15-25 m | 62–72 dB(A) | Öppna verkstäder, lastkajer, eventtält |
| Takfläkt med stor diameter | 100 000-350 000 m3/h | Hela golvytan | 45–55 dB(A) | Lager och hallar över 5 m fri höjd |
| Centrifugal och kanalfläkt | 500-6 000 m3/h | 5-15 m längs kanal | 55–68 dB(A) | Avgasrör, takhåligheter, avdelade ytor |
| Väggmonterad frånluftsfläkt | 1 000-8 000 m3/h | Endast en riktning | 58–68 dB(A) | Kök, målarbås, toaletter, svetsstationer |
För lokaler där människor står inom några meter från luftflödet är en axialenhet med ett välbalanserat blad och en kondensatordriven motor det praktiska valet. För en 60 m lång inredningsgång vinner en stor takfläkt med långsamma blad och en växellös direktdriven motor på både buller och energi.

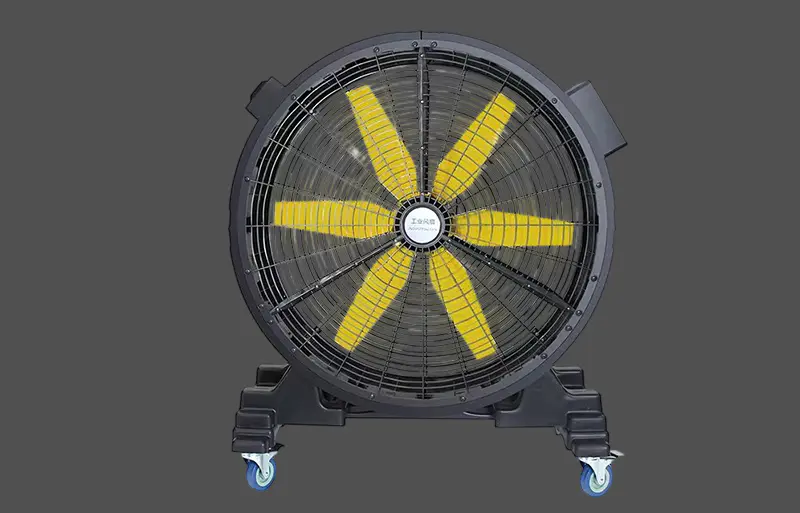

ZP-serien industriell imma och kylfläkt Mobil dimfläkt för varma gjuterier, gårdar och utomhusplatser; centrifugal atomisering och en stor tank kyler öppna ytor där luftkonditionering är opraktisk. Visa produkt → Köpare jämför luftflödessiffror på etiketten och öppnar sällan motorhuset. Det är där den verkliga skillnaden sitter. Två fläktar kan flytta samma luftvolym på dag ett och divergera dramatiskt med månad sex, eftersom hastighetsstabilitet, termisk ökning och lagerkvalitet alla bor inuti motorn.
| Motortyp | Effektivitetsband | Hastighetskontroll | Typisk livslängd | Typisk användning |
|---|---|---|---|---|
| Skuggad stolpe | 20-35 procent | Ingen, eller grov spänningsreduktion | 8 000-15 000 timmar | Små frånluftsfläktar, billiga väggskåp |
| Permanent delad kondensator | 45-65 procent | Två eller tre uttagna hastigheter | 15 000-25 000 timmar | Piedestalfläktar, golvfläktar, ventilationsfläktar |
| Elektroniskt kommuterad | 75-88 procent | Steglös 0-100 procent | 25 000-40 000 timmar | Industriella fläktar med variabel hastighet, smart ventilation |
| Trefas IE3 eller IE4 | 88-94 procent | Steglöst genom en körning | 30 000-50 000 timmar | Stora hallfläktar, kanalförsedd anläggning, höga arbetscykler |
Den praktiska konsekvensen är enkel: en EC- eller trefasmotor som håller sin hastighet mot en stigande omgivningstemperatur håller luftstrålen stabil under hela växlingen. En motor med skuggad pol i samma ram saktar långsamt ner när den värms upp, och den kylande effekten på golvet försvinner tyst utan att någon märker varför. Designers som planerar för ventilationsutrustning arbetar vanligtvis från motorn och utåt, inte bladet inåt.
Vi producerar mer än 10 miljoner motorer per år för tvättmaskin, spiskåpa, luftkonditionering, fläkt och ventilationsapplikationer, och fläktprojekten som tillfredsställer slutanvändare är nästan alltid de där motorkurvan matchades med bladbelastningskurvan vid ritningsstadiet. Tvångsventilationsutrustning lever eller dör på den tändstickan. Lag som specificerar fläktmotorer tidigt i ett projekt spenderar vanligtvis mindre tid på att fixa klagomål om svagt luftflöde senare.
Fläktar och kyla löser olika problem, och att jämföra dem enbart på temperatur ger fel köp. Jämförelsen som spelar roll omfattar vad varje system gör med ett rum, vad det kostar att köra och hur väl det hanterar damm, ångor och öppna dörrar.
| Aspekt | Industriell fläkt | Luftkonditionering |
|---|---|---|
| Lufttemperatur | Oförändrat i stängt läge, reducerat vid utmattning | Reduceras direkt |
| Komfort på passagerarnivå | 3-5°C felt reduction | Direkt, oberoende av lufthastighet |
| Installationskostnad för stora öppna ytor | Låg per kvadratmeter täckt | Hög och fjäll med volym, inte golvyta |
| Driftkostnad per timme | Ungefär en femtedel till en femtondel av kylning | Högst av de två med stor marginal |
| Avlägsnande av rök, damm och lukt | Ja, när det används som extrakt | Nej, recirkulerad luft koncentrerar dem |
| Dörr- och fönsterhantering | Tolerant mot öppna lastdörrar | Tappar prestanda för varje öppning |
| Fuktighet | Opåverkad | Kondenserar fukt, torkar luften |
Hybridarrangemanget är vanligtvis det smartaste: en industrifläkt bär den allmänna komfortbelastningen över en stor volym, medan en mindre luftkonditionerad zon hanterar kvalitetskontrollrum, elektronikbänkar eller serveralkover där temperatur och luftfuktighet måste hållas inom tolerans. Den uppdelningen håller kapitalutgifterna koncentrerade där de faktiskt förändrar verksamhetens produktion.
Det finns en tydlig skiljelinje. Under cirka 50 procent relativ luftfuktighet sänker en evaporativ kylare den verkliga lufttemperaturen med 5 till 12 grader Celsius, eftersom vatten absorberar latent värme när det avdunstar i luftströmmen. Över 65 procent luftfuktighet tillför samma maskin fukt och levererar nästan ingenting. En fläkt däremot beter sig konsekvent under båda förhållanden, eftersom den aldrig förlitar sig på avdunstning i rumsluften.
För torra verkstäder i inlandet ger mobila förångningsenheter med EC-motorer det närmaste till äkta luftkonditionering utan köldmedium, och de kan rullas från vik till vik när arbetet skiftar. För fuktiga kustområden bör beslutet stanna vid luftrörelse och frånluftsventilation, med kylning reserverad för endast kritiska rum.

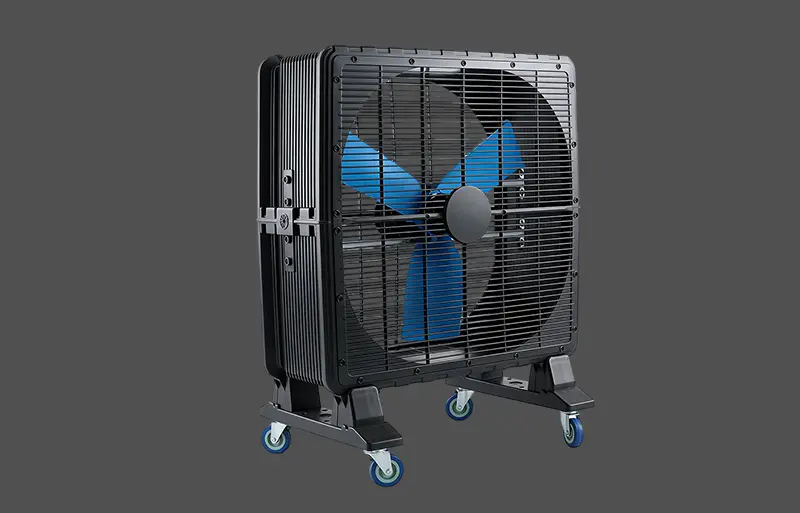

Mobil industriell evaporativ luftkylare med EC-motor Levererar 10 000 m³/h genom ett 650 mm blad och EC-motor, med 7-hastighetskontroll och hjul för bay-to-bay-kylning i verkstäder. Visa produkt → Två designdetaljer skiljer en bra förångningsenhet från en medioker: kuddarean i förhållande till luftflödet och om motorn håller sin hastighet när kudden laddas med damm och mineralbeläggningar. En större dyna med lägre yta mättar luften mer effektivt, och en hastighetsstabil EC-motor håller leveransen konstant under en hel säsongs användning.
Köpare som samlar ihop dessa nio siffror innan de kontaktar en leverantör hamnar sällan med fel fläkt.
Lämna dessa nio svar till vilken behörig fläktleverantör som helst och urvalet minskar till två eller tre kandidater omedelbart. Hoppa över dem och samtalet blir en rad gissningar som oftast slutar i en överdimensionerad golvfläkt och en missnöjd platschef.
Två identiska fläktar installerade med två meters mellanrum i olika positioner kan ge komfortnivåer som skiljer sig åt med en hel fläktstorlek. Positionen avgör om luft når människor, om den kortsluter tillbaka till intaget och om motorn går varm.
Extraktapplikationer är de mest känsliga för installationskvalitet. En väggfläkt avsedd för rökavskiljning måste övervinna statiskt tryck från galler, kanalförlopp och smutsiga galler och den lasten bärs helt av motorn. Enheter byggda med industriella avgasfläktmotorer klassade för kontinuerlig drift och försedda med termiskt skydd överlever dessa förhållanden mycket bättre än allmänna sammansättningar lånade från en hushållsdesign.
Buller är den vanligaste orsaken till att en funktionell installation stängs av. Den kommer från tre källor som måste hanteras separat: ljud från bladspetsar, elektromagnetiskt motorljud och lager- eller strukturvibrationer.
| Bullerkälla | Typiskt bidrag | Praktisk fix |
|---|---|---|
| Bladspets och turbulens | Dominant över 2 500 rpm på små blad | Större diameter vid lägre hastighet, renare bladprofil |
| Motorns elektromagnetiska brum | 2-6 dB(A) vid bladpasseringsfrekvens | Bättre lamineringsstapel, snävare luftgapetolerans |
| Lagermall | Växer 3-5 dB(A) efter 5 000 timmar om den inte servas | Förseglade för livstid eller eftersmörjbara lager av korrekt klass |
| Strukturell resonans | Intermittenta toppar vid specifika hastigheter | Gummiisolering, styvare monteringsram, undvik det hastighetsbandet |
Balansgraden är den tysta bestämningsfaktorn här. En fläktrotor balanserad till en snäv kvarvarande obalans kommer att gå smidigt vid 1 400 rpm och hålla i flera år. Samma rotor med en lösare balanstolerans överför vibrationer till lager, fästen och takpaneler, och det resulterande slitaget visar sig först som buller uppmätt vid 3 m.
Sommarkyla är den självklara driftcykeln, men industrifläktar väljs ofta för ventilation året runt, och det ändrar motorspecifikationen. Kondens inuti ett motorhus under vår- och hösttemperatursvängningar angriper isoleringsmotstånd och lagerfett. Helt slutna vattentäta motorer med IP55 eller högre skydd är det rätta svaret för tvättstugor, livsmedelsförädlingsområden, biltvättar och kustplatser.
Värmekällans täthet förskjuter också balansen. Ett rum med 30 kW installerad maskinvärme behöver genuint frånluftsflöde, inte recirkulation, eftersom en fläkt som bara rör om luften så småningom kommer att leverera varmare luft tillbaka till de människor som behöver avlastning. Som en tumregel kräver varje kilowatt intern värmebelastning ungefär 300 m3/h utomhusluft för att hålla rummet inom några grader av omgivningen i tempererade förhållanden.
Enfas 220 till 240 V vid 50 eller 60 Hz täcker de flesta bärbara och väggmonterade industrifläktar, med kondensatordrivna konstruktioner som ger tillförlitligt startmoment på en vanlig hushållsförsörjning. Trefasförsörjning över cirka 1,5 kW är mycket mer meningsfullt för fasta installationer, eftersom motorn är mindre, svalare och lättare att skydda.
Hastighetskontroll förtjänar uppmärksamhet före köp snarare än efter. PSC-motorer med tapphastighet ger två eller tre fixpunkter och kan inte dimmas på en triac-regulator utan överhettning. EC-motorer accepterar en 0-10 V-signal och håller den valda hastigheten under belastning. Trefasmotorer beter sig bäst med en korrekt frekvensomriktare inställd på rätt V/f-kurva. Termiskt skydd, oavsett om det är en inbyggd termisk länk eller ett externt överbelastningsrelä, bör betraktas som obligatoriskt på alla fläktar som körs utan tillsyn.
En väl specificerad fläkt ska leverera mellan 20 000 och 40 000 drifttimmar innan den första lagerservicen, vilket för en enskiftsdrift ligger någonstans mellan åtta och femton år. Det livet beror nästan helt på tre saker: lagersmörjning, klingrens renhet och lindningstemperatur.
Motorer i vår egen produktion går genom samma disciplin: lindning, lackering, balansering och slutlastprovning på varje enhet innan packning. Det är den minst glamorösa delen av fläkttillverkningen och den del som avgör om en kund fortfarande är nöjd under den femte användningssommaren.
Inte ensam i ett slutet rum. Det kyler människor genom konvektion och svettavdunstning. Rumstemperaturen sjunker endast när fläkten släpper ut varm luft och utomhusluft ersätter den, eller när en förångningskylare tillför vattenavdunstning till luftströmmen.
Multiplicera rumsvolymen i kubikmeter med målluftbytena per timme. Ett 105 m3 kontor eller verkstad vid 20 luftbyten behöver ca 2 100 m3/h, vilket en enda 450 till 600 mm axialfläkt kan leverera bekvämt.
Ja, med stor marginal. En 1,1 kW fläkt som går i tio timmar förbrukar cirka 11 kWh. Ett jämförbart luftkonditionerat område skulle vanligtvis behöva tre eller fler enheter med 3,5 kW kylkapacitet, och den totala ineffekten skulle vara flera gånger högre för samma golvyta.
I verkstäder, lager och halvöppna produktionsområden, oftast ja. I rum som kräver kontrollerad temperatur, fuktighet eller filtrering, såsom elektronikmontering eller läkemedelsförpackning, nr. Dessa utrymmen behöver mekanisk kylning oavsett hur mycket luft som rör sig.
Det kommer att kyla människor, men rummet kommer att värmas långsamt från motorförluster och passagerarvärme. Genom att lägga till ett dörrgaller, ett vägggaller eller en kanalförsedd utsugsbana förvandlas samma fläkt till en effektiv ventilationsanordning och ger ett mätbart temperaturfall.
Eftersom den återcirkulerar sin egen värme plus rummets interna värmebelastning. Luftstrålen är oförändrad i hastighet men högre i temperatur. Att tillhandahålla en avgasbana på minst 80 procent av insugningsytan eliminerar normalt problemet.
Med 3 m tak är volymen ca 90 m3. Vid 20 luftbyten per timme behöver du ungefär 1 800 m3/h. En 450 mm höghastighets golv- eller väggfläkt täcker så enkelt, och en 600 mm enhet ger reservkapacitet för varma eftermiddagar.
Ja, och bättre än evaporativa kylare, eftersom deras prestanda inte beror på avdunstning i rumsluften. Under fuktiga förhållanden är den korrekta strategin luftrörelse på passagerarnivå plus motordrivet utblås för att avlägsna värme och fukt vid källan.
Ett användbart specifikationsblad för en industrifläkt innehåller sex rader: luftflöde i m3/h vid fri luft och vid aktuellt statiskt tryck, motortyp och märkeffekt, matningsspänning och frekvens, skyddsklass och isoleringsklass, ljudnivå i dB(A) vid angivet avstånd och monteringsarrangemang. Leverantörer som kan citera alla sex bygger vanligtvis produkten själva.
Axialfläktar för allmän rumskylning, väggmonterade frånluftsenheter för rök- och värmeavledning, kanalförsedda centrifugalfläktar för dold ventilation och stora långsamma takfläktar för höga volymer utgör det praktiska sortimentet. Rätt val följer direkt av de nio storlekssiffrorna ovan, inte av storleken på fläkten som råkade vara på kampanj.

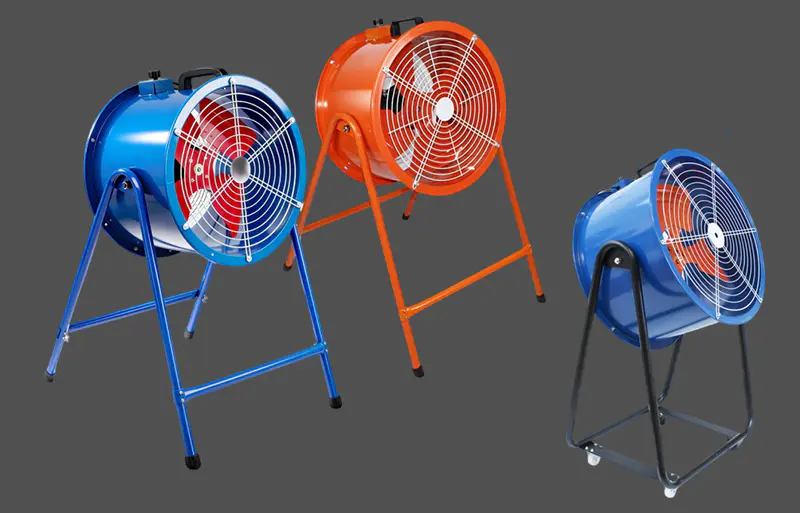

Eftermonterad axialfläkt för industriell kylning Ger riktat luftflöde från 3 000 till 24 500 m³/h med lutningsjustering och valfri steglös hastighetsreglering för verkstäder och stora öppna ytor. Visa produkt → Vår fabrik har tillverkat motorer sedan 1993 och ventilationsutrustning vid sidan av dem, med ISO9001 kvalitetsstyrning och CE- och CCC-certifierade produkter. Om du skickar oss rummets dimensioner, värmebelastningen och bullergränsen kommer vi att återkomma med en fläktmodell, dess motorspecifikation och ett ärligt uttalande om vilket luftflöde den kommer att producera i din byggnad snarare än på en testbänk.
